汽车行业解决方案

发布日期:2023-05-20浏览次数:1298

汽车工业应用解决方案


  • 汽车零部件是整车不可缺少的一部分,汽车是产业发展的基础。汽车零部件的质量直接决定着整车的质量。今年,全球汽车零部件行业将开始进入快速发展阶段,目标是汽车零部件的生产。链条也在继续上升。在汽车零部件(刹车片、制动鼓、发动机气缸、离合器、齿轮、轴承等)的生产过程中,镶块是材料之外的重要刀具,它决定着公差和装配精度。常用的材料有灰铸铁、淬火钢、铝等材料,维克刀具开发了多种材料CBN刀片,不同的零件使用不同的刀具材料。

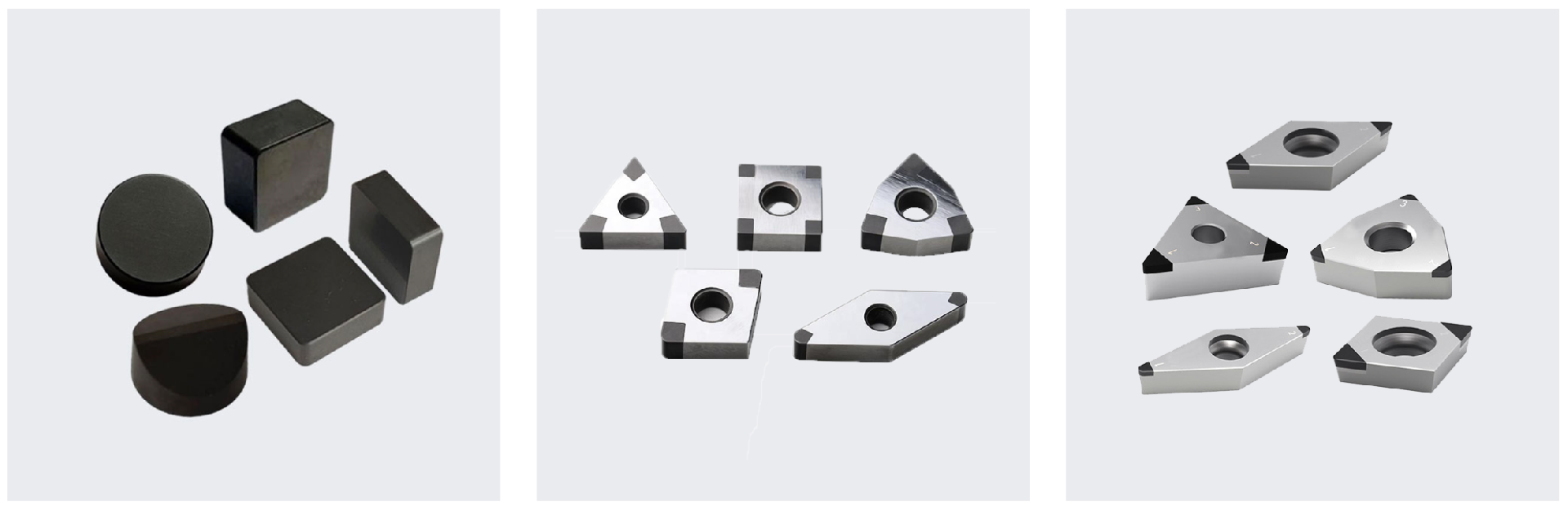

常用CBN刀片图片:





  • 加工案例

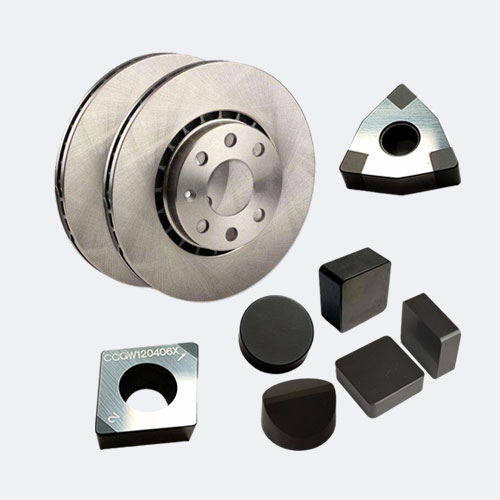

制动盘加工案例

制动盘的性能是汽车安全行驶的有力保障。制动盘作为汽车零部件的核心部件,是汽车很重要的安全部件。常用的制动盘材料为HT250和HT200。制动盘决定了汽车制动效果的质量。制动盘的加工工艺对光洁度和加工效率有较高的要求。汽车零部件的制造工艺不断更新,对制动盘加工所用工具的精度、效率和寿命也提出了更高的要求。维克刀具推出了KBN400专用制动盘车削工具,使用单一工具提高生产效率。




  • 加工条件:粗车、半精车

  • 切削参数:ap=2.5mm,Fr=0.2mm/r,Vc=1100m/min

  • 切削方法:干切

  • 由KBN400制成的CBN刀具实现了客户满意度,使用寿命提高了180%,效率提高了200%。

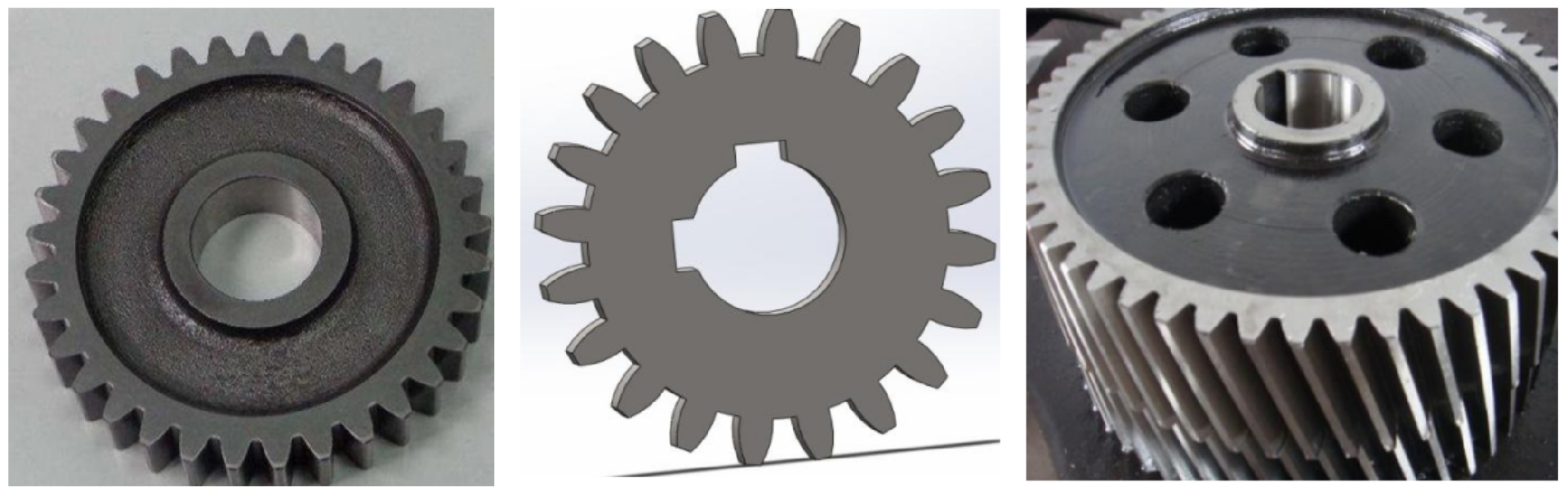

 齿轮加工刀具

  • 齿轮是汽车变速器的重要组成部分。产品对齿轮的强度、精度和疲劳寿命有较高的要求。因此,对齿轮材料的要求很高,同时对工具的要求也增加了。常用的齿轮材料有:20CrMnTi、GCr15、42CrMo等。维克刀具公司开发了用于齿轮加工的KBN100和KBN200材料,分别用于加工齿轮端面、外圆、内孔和齿尖。



  • 连续精加工齿轮内孔-KBN100

    加工部位:齿轮内孔

    工件材质:20CrMnTi,HRC58~62

    加工条件:连续切削

    所选刀具:KBN100 CNGA120404

    切削参数:Vc=180m/min,ap=0.15mm,Fr=0.1mm/r

    优点:用于精加工齿轮的刀具寿命是陶瓷刀具的4倍,生产周期仅为陶瓷刀具的40%。


  • 中等断续精加工齿轮内孔-KBN150

    加工部位:齿轮内孔(带键槽)

    工件材质:42CrMo,HRC60

    所选工具:KBN150 CCGW09T304

    切削参数:Vc=120m/min,ap=0.1mm,Fr=0.05mm/r

    优点:刀具寿命是精加工齿轮用硬质合金刀具的8倍,生产周期仅为合金刀具的30%。



  • 重型中断精加工齿轮端面-KBN200

    工件名称:齿轮(端面有组孔)

    工件材质:SCM420H,HRC45-48

    加工工艺:强断续加工齿轮端面

    所选刀具:KBN200 CNGA120408

    切削参数:Vc=100m/min,ap=0.25mm,Fr=0.05mm/r

    优点:用于精加工齿轮的刀具寿命是其他CBN刀具的两倍,并且在断续加工条件下不会发生故障,终达到正常磨损。

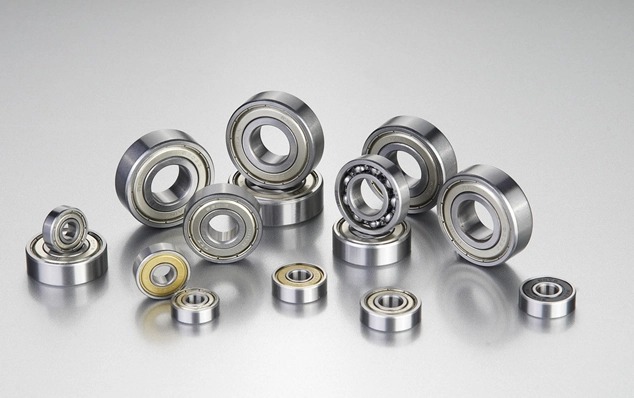

轴承加工刀具:

轴承的主要功能是支撑机械旋转体,以降低设备传动过程中机械载荷的摩擦系数。轴承是汽车传动过程中固定和降低负载摩擦系数的部件。它是决定汽车传动稳定性和噪声的重要部件。它必须具有高硬度和耐磨性要求。这对加工工具来说是一个巨大的挑战。使用维克刀具的KBN100刀具可有效确保加工精度和平滑度。

  • 加工GCr15冶金轴承-KBN100


    工件名称:冶金轴承

    工件材质:GCr15、HRC55-58

    所选刀具:KBN100 DNGA150408

    切割参数:Vc=140m/min,ap=0.3mm,Fr=0.15mm/r

    优点:使用KBN100 CBN刀片加工冶金轴承的效率是陶瓷刀具的3倍,同时具有更多的切削刃,更经济,降低了单个工件的刀具成本。


发动机加工刀具

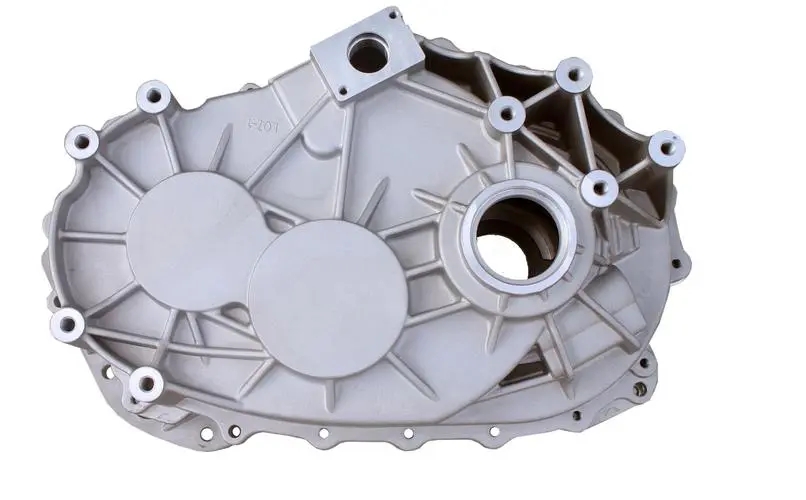

  • 铣削灰铸铁齿轮箱壳体


    机床:美国卧式加工中心

    刀具牌号:维克刀具整体CBN刀片,KBN600

    线速度:900-1200m/min,Fz:0.05-0.1mm/z;

    切削深度:精铣0.5mm,半精铣1.5mm。

    批准寿命:线速为900-1200m/min,整体CBN刀片KBN600的寿命为110-160分钟(单边);半精铣可延长批准的使用寿命,加工工件数量至少为420件。由于使用非金属粘合剂,CBN刀具寿命比常用的CBN刀片更长。

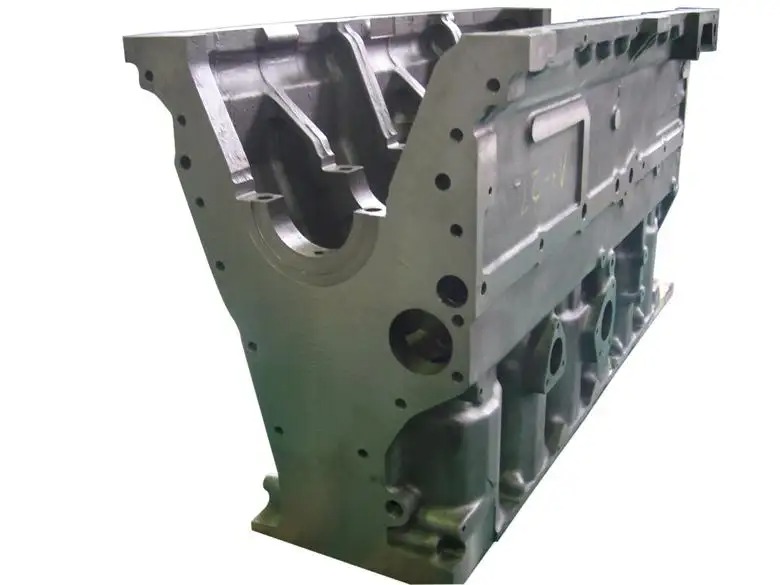

  • 精铣发送机缸体

    engine block.jpg

    加工零件:发动机缸体

    加工操作:精铣

    刀片型号:KBN600 SNEN090304

    切削参数:Vc=1500mm/min,Fz=0.12mm/z,ap=0.3mm

    加工方法:干切

    加工效果:维克刀具KBN600铣削灰铸铁发动机缸体可获得较高的表面光洁度,同时确保刀具寿命。
